Apparat för mätning av diffraktionsintensitet



Lång aluminiumskena

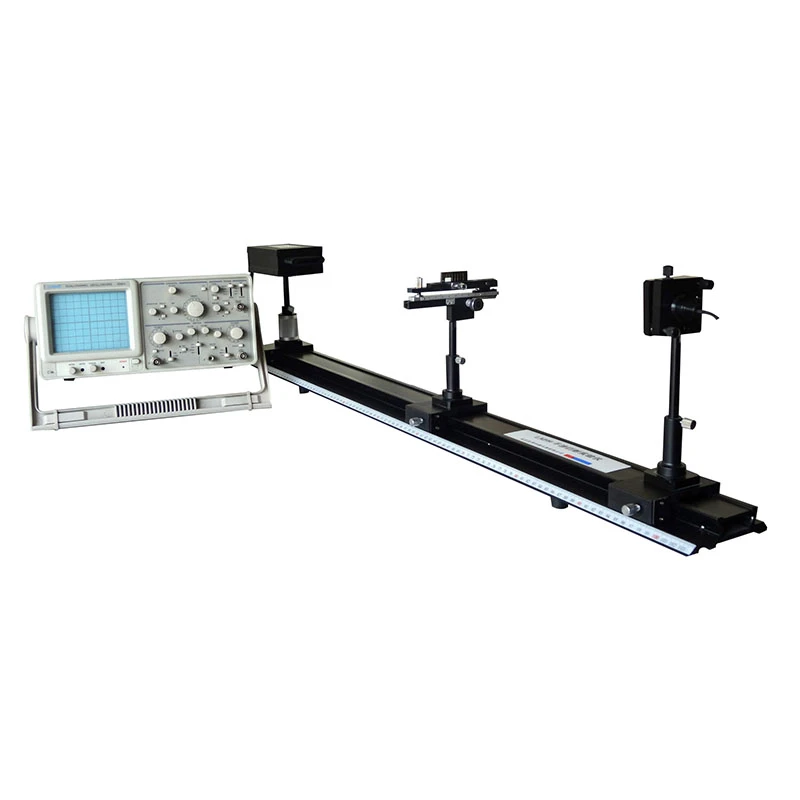

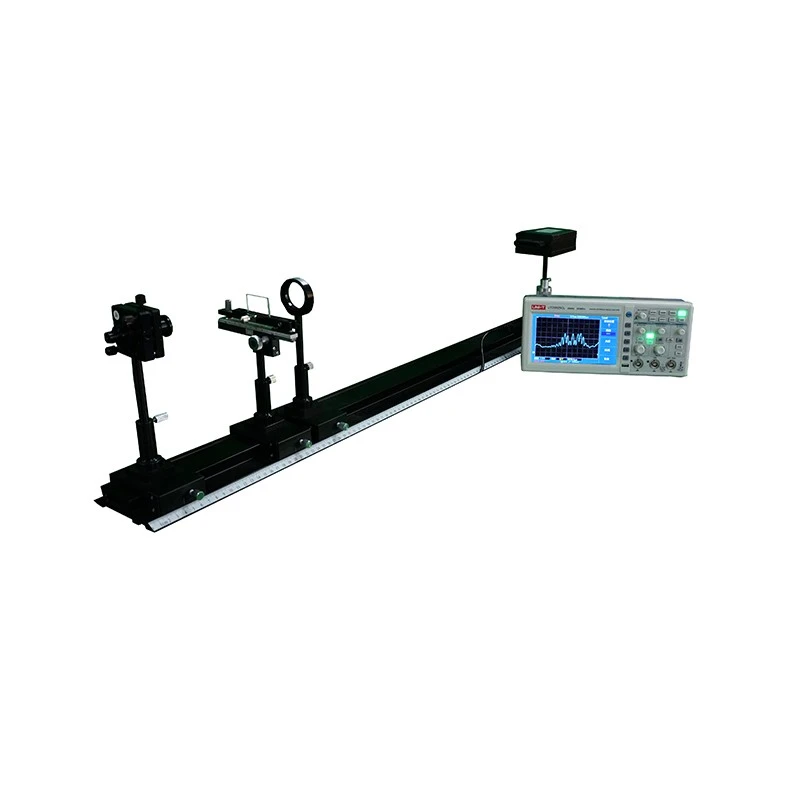

Denna mätapparat för diffraktionsintensitet har en 100 cm aluminiumskena med en svart matt beläggning för att minimera ljusreflektion och interferens under experiment. Systemet inkluderar tre rörliga vagnar: två rör sig längs en enda axel, medan en rör sig i tre riktningar. Ljuskällan är en 650 nm laserdiod med lång livslängd och inkluderar en cylindrisk lins. Laserpositionen kan justeras i två riktningar, och ljusintensiteten är också justerbar. Detektorn är en linjär CCD-ljusfördelningssensor med 2 700 ljuskänsliga element. Dess spektrala svarsområde är 0,3 till 0,9 μm, och den rumsliga upplösningen är 11 μm. Denna apparat tillhandahåller mycket exakta diffraktionsintensitetsdata.

Denna mätanordning för diffraktionsintensitet erbjuder två stora fördelar. För det första, jämfört med area CCD-system, visar den hela ljusintensitetsfördelningskurvan, vilket gör att eleverna kan observera inte bara ljusa och mörka fransar utan även hela kurvformen med hög upplösning och fina detaljer. För det andra, jämfört med mekaniskt skannade fotodiodsystem, fångar den hela intensitetsfördelningen omedelbart utan att kräva mekanisk rörelse.

Gallerhållaren kan justeras i tre riktningar: lutning, vänster-höger och upp-ner. Justeringsområdet för vänster-höger är 70 mm, med en positioneringsnoggrannhet på 0,1 mm med en nockskala. Klämman inkluderar en dämpningsmekanism för att skydda gallren. Systemet är mycket användarvänligt-.

Denna mätutrustning för diffraktionsintensitet inkluderar en kombinerad gitteruppsättning med 7 grupper och 14 mönster, inklusive enkelslits, enkeltråd, dubbelslits, trippelslits, fyra-slits och fem-slitskonfigurationer. Resultaten visas på ett oscilloskop och inget mörkrum krävs. Systemet kan också användas för ytterligare optiska experiment. Minsta beställningskvantitet är en enhet, och olika modeller kan kombineras i en enda beställning. Tredje-inspektion stöds. Vårt mål är att stödja fysikutbildning över hela världen. Denna apparat har också vunnit ett pris i en nationell läroinstrumenttävling.
